ABAPプログラムの画面技術は、後からWEB対応のWebDynproも追加されましたが、従来からDynproを使ってきました。SapECCシステムで利用されている標準画面は、全てDynproで構成されています。 Dynpro画面はSapGUIウィンドウに表示されます。SapGUIは、SapECCシステムへのユーザインタフェースです。SapGUIはABAPアプリケーションサーバと通信し、ABAPアプリケーションからレスポンスされたプレゼンテーションを表示し、またユーザからの入力を処理し、そのアクションをABAPアプリケーションへリクエストします。

一般的な SapGUIウィンドウは以下のようなUIパーツから構成されます。

• メニューバー
• システム機能バー
• 表題バー
• アプリケーションバー
• Dynpro領域
• ステータスバー

下記の図でSapGUIウィンドウのレイアウト構成を示します。

Dynproは主に、Dynpro属性、画面レイアウト、エレメント一覧、PBO、PAIから構成されます。

• Dynpro属性
  Dynproが持つ基本情報です。Dynpro番号、Dynproタイプ(標準・従属画面・ダイアログボックス・選択画面）、後続Dynproなどがあります。
• 画面レイアウト
  画面のレイアウト情報です。各UIエレメントの位置やサイズを定義します。
• エレメント一覧
  Dynproが持っている各UIエレメントの詳細です。
• PBO
  Process Before Output、Dynpro画面が表示される前の処理を行う処理ブロックです。
• PAI
  Process After Input、Dynpro画面が表示され、ユーザがアクションを行った後の処理を行う処理ブロックです。

NetWearver ABAP Platformは、ABAPアプリケーション内に独自のスプールリングおよび印刷システムを提供しています。これはすべての印刷機能への統一的なインタフェースとなっています。

ABAPアプリケーションとプリンタの接続形式には以下の３つの方法があります。

• アプリケーションサーバのローカル接続 (アクセス方法 L, C)
• lpd hostを経由したリモート接続 (アクセス方法 U)
• PC と SAPlpdを経由したリモート接続 (アクセス方法 U or P)

ABAPアプリケーションのスプール管理は「トランザクションコード：SPAD」から管理・定義が可能です。

ABAPではアプリケーションは公式的にトランザクションと呼んでおり、リポジトリオブジェクトとして、トランザクションコードにより識別して起動されます。 一方、ABAPプログラムは実行可能なコードが含められるリポジトリオブジェクトであり、その中に、タイプ1(レポートプログラム)、タイプM(ダイアログプログラム)、タイプP(汎用グループ)はトランザクションに割り当てることができます。トランザクションに割り当てる時に、トランザクション起動時に実行されるプログラムのエントリが指定されます。

SapECCシステムは、基幹業務向けのERPパッケージソフトウェアであるため、殆どダイアログ実行型アプリケーションから構成されますが、運用によっては、一部の対話型アプリケーションもバッチ実行型に変更して、タイマなどのトリガーにより、バックグラウンドでで実行させることができます。

ABAPアプリケーションは、ダイアログ実行かバッチ実行かに問わず、すべてAS APAPのワークプロセスに対して、 AS APAP内で実行されます。 以下の図で、アプリケーションのダイアログ実行イメージを示します。

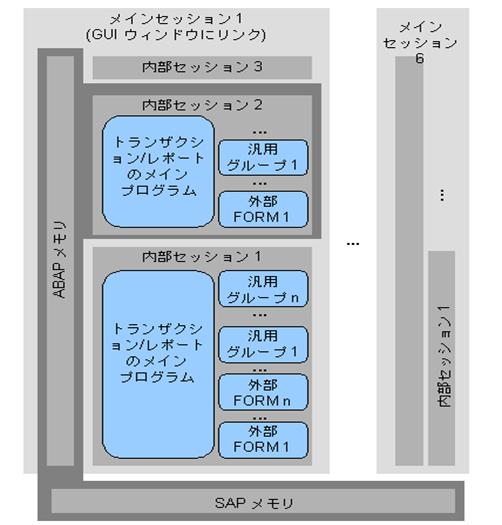

サーバへログインすると、ユーザに1 つの 「SAPguiセッション」が開かれます。また、ユーザが同時に最大6つのウィンドウを開くことができます。これらのウィンドウはそれぞれ、アプリケーションサーバ上で共有メモリの専用領域を使用する「メインセッション」に対応しています。図：メインセッション

メインセッションは一つ以上の内部セッションから構成されます。メインセッションで起動した最初のアプリケーションプログラムによって、メインセッション内の最初の内部セッションが開きます.

メインセッションで起動された各プログラムは同じSAPメモリを共有しています、つまりSAPメモリを通せば、データの受け渡しが可能です。

アプリケーションプログラム(TYPE 1、TYPE M)が呼び出されるたびに、新しい内部セッションが作成されます。 その他プログラムは新しい内部セッションを作成することがなく、必ず呼び出し元のアプリケーションプログラムの内部セッションで動作します。

• システムアーキテクチャー
• ソフトウェアアーキテクチャー
• アプリケーションアーキテクチャー
• パッケージアーキテクチャー

NetWeaver ABAPは基本的にSapECCの技術基盤として出荷されるため、SapECCを代表として、NetWeaver ABAPシステムの各アーキテクチャー構成をそれぞれ説明します。

システムアーキテクチャーはソフトウェア、ハードウェア、ネットワークを含め、情報システム全体の構成を示すものです。システム構成と呼ばれることがよくあります。 システムの構築開発作業を行う場合によく最初から作成されるシステム構成図はシステムアーキテクチャーを示すものだと考えられます。

SapECCは、導入企業によってシステムアーキテクチャーが異なりますが、殆どはSAP推奨の開発機→検証機→本番機を分離する3システムランドスケープに従っています。SapECCはシステムの稼働だけではなく、開発と検証も対象領域として統合して管理しています。下記はそのイメージ図です。

ソフトウェアアーキテクチャーとは、情報システムにおける各ソフトウェアの構成を示すものです。 情報システム特にWEBベースのシステムのソフトウェアアーキテクチャーは論理的に階層化されたものがおおいです。

SapECCのソフトウェアアーキテクチャーは、データベース、アプリケーション、プレゼンテーションの3階層のクライアントサーバシステムになっております。以下の図でSapECCのソフトウェアアーキテクチャーを示します。

NetWeaverアプリケーションサーバは、ABAP環境とJAVA環境の両方をサポートしており、それぞれ利用タイプAS ABAPとAS JAVAとして利用することができます。 以下の図でNetWeaverアプリケーションサーバのアーキテクチャ構成を示します。

以下の図で、ABAPアプリケーションサーバの構造を示します。

• ワークプロセス
  ワークプロセスはアプリケーション(すなわち1つのダイアログステップ) を実行することのできるコンポーネントです。
  J2EEにおいては、アプリケーションサーバの実行スレッドに相当します。　　
• ディスパッチャ　
  ディスパッチャは、ダイアログステップに対するリクエストを SAPgui から受け取って、それを空いているワークプロセスに転送します。J2EEにおいては、アプリケーションサーバ：ディスパッチャスレッドに該当します。
• ゲートウェイ
  ゲートウェイは、ECC通信プロトコル (RFC 、CPI/C) のインタフェースである。ゲートウェイは、同じ ECCシステム内の他のアプリケーションサーバと通信したり、他の R/3 システム、R/2 システム、または非 SAP システムと通信したりすることができます。
  J2EEにおいては、クライアントとアプリケーションサーバとのHTTP通信チャンネルに該当します。

以下の図で、ABAPアプリケーションサーバのワークプロセスの種類を示します。

• ダイアログ・ワークプロセス
  ダイアログ・ワークプロセスは、ユーザからのリクエスト（ダイアログステップ実行依頼）を実行します。
• 更新ワークプロセス
  更新ワークプロセスは、データベース更新依頼を実行します。更新依頼は SAP LUW の一部であり、ダイアログワークプロセスの結果として生じたデータベース操作群を 1 つのバックグランド処理用データベースLUW にまとめたものです。
• バックグランド・ワークプロセス
  バックグランド・ワークプロセスはユーザ・インタラクションなしで実行できるプログラム (バックグランドド・ジョブ) を処理します
• スプール・ワークプロセス
  スプール・ワークプロセスは、要求された内容を順次にプリンタなどの出力設備に出力します。スプール・ワークプロセスはアプリケーションサーバ毎に一つのみ存在します。
• エンキュー・ワークプロセス
  エンキューサーバは、SapECCシステムに一つのみ存在し、アプリケーションサーバ間の処理同期を管理します。

アプリケーションサーバは、起動する際に、ワークプロセスを必要な数量分全て作成しておきます。何かの処理が実行する必要になるときに、ディスパッチャにより、空いているワークプロセスの中から一つを割り当てられます。処理が終わったら該当ワークプロセスがまた空き状態に戻り、次の割り当てを待ちます。

SAPguiは、SapECCシステムをアクセスするためのフロントエンドソフトウェアであり、WebシステムにおけるWebブラウザと同様にThin-Clientの上に動作します。

SAPguiは、SapECCシステムのアプリケーションサーバである「NetWeaver Applicatiion Server ABAP」と通信し、サーバ上に動作しているABAPプログラムからレスポンスされたプレゼンテーションを表示し、またユーザからの入力を処理し、そのアクションをサーバへリクエストします。

SAP GUIにも以下の三種類あります。

• SAP GUI for Windows
  Windowsで動くクライアントソフトウェア。
• SAP GUI for Java
  Java環境で動くクライアントソフトウェア。
• SAP GUI for HTML　
  HTMLでアプレットとして動く

一番一般的なのは「SAP GUI for Windows」です。　　

SAPgui画面のメニューは大体下記のようなものから構成されます。

• システム固有
  • システムメニュー
    セッション開始やユーザ設定、ログオフといった、システム全体に影響する機能が含められます
  • ヘルプ
    さまざまな形式のオンラインヘルプが提供されます
• アプリケーション共通
  • オブジェクト
    品目など、通常は現在作業中のオブジェクト名をとって名付けられます。照会、変更、印刷、または終了など、オブジェクト全体に影響する機能が含まれます
  • 編集
    選択、編集、コピーなど、現在のオブジェクトの構成要素を編集することができます。
  • ジャンプ：　　　　　現在のタスクと関連する他の画面に直接移動することができます。
• アプリケーション固有
  実行中アプリケーション固有の機能が含められるメニューです。

処理の状態やエラーメッセージ等が表示されます

アプリケーション・アーキテクチャーとは、情報システムにおいてエンドユーザが利用する各アプリケーションの設計思想やその構成のことです。下記のようなアプリケーション・アーキテクチャーがよく見られます。

• クライアント/サーバアーキテクチャ
  アプリケーションは論理的にクライアント側とサーバ側と2階層に分割して実装されます。
• 3層アーキテクチャー
  アプリケーションはプレゼンテーション層、ビジネスロジック層、データ層の3階層に分割して実装されます。
  3層アーキテクチャーの基本原則として、プレゼンテーション層は決してデータ層と直接通信しない。つまり、全ての通信は必ずビジネス・ロジック層を通ることになります。WEBシステムを構築する際に、WEBプラットフォームの特性からこの3層アーキテクチャーが採用されるのはほとんどです。
• MVCアーキテクチャー
  MVCはプログラムを3つの要素、Model（モデル）、View（ビュー）、Controller（コントローラ）に分割して実装する設計思想であり、場所によってMVCアーキテクチャとも呼ばれていますが、ユーザインタフェースにおける画面上のコンポーネントの管理方法を表しているだけのため、、厳密に言うとアプリケーションアーキテクチャーと言えないと思わられます。MVC に基づくコンポーネントは、三層アーキテクチャのアプリケーションでもよく使われます。

SapECCのアプリケーションアーキテクチャーもソフトウェアアーキテクチャーに合わせて、プレゼンテーション→アプリケーション→データベースの3階層から構成されています。

• プレゼンテーション：DynproやWebDynpro
• アプリケーション：ABAP（汎用モジュールなど）、Java
• データベース：　各テーブル、ビュー等

COEPテーブルに格納されるデータを分類毎にまとめて説明します。

システム制御に利用される情報は主に以下の項目があります。

• どんな原価データなのか？　
  原価要素(KSTAR）から判断できます。


• どのCO対象のデータなのか　
  対象番号(OBJNR)に該当CO明細の金額が計上されるCO対象を識別するための番号が格納されます。例：
  • KS2011T201711
    原価センタ
  • OR420701000820
    指図
  • PR30019190
    WBS
  • KL2011T201711 ZXDEXH
    活動
  • BP2011BCL2-23
    ビジネスプロセス


• 取引相手はなんなのか？
  取引相手はパートナ対象と呼ばれて、PAROBとPAROB1の２項目がありますが、PAROB1がより確実的にとれるようです。
  FIから転記の場合はパートナ対象が空白と設定されます。


• どんな業務で生成されたデータのか？
  業務Transaction(VRGNG)項目から確認できます。例えば、FIからCOへの転記の場合、項目の値がCOIN、CO内のマニュアル再転記の場合、項目の値がKAMVになります。
  TrCD:OKC1ですべての CO 業務トランザクションを照会できます。


• 入り側(コスト)のデータのか、抜き側(配賦)のデータのか？
  FIから転記されたデータは常に入り側(コスト)となります、CO内部で転記されたデータは借方/貸方フラグ(BEKNZ)項目で判断できます。(FIから転記されたデータでは、BEKNZ項目値が金額依存となり、マイナス金額はC(貸方)、正数金額はD(借方)となります。)
  • C/O/S
    センダ貸方転記　⇒　抜き側
  • D
    レシーバ借方転記　⇒　入り側

金額関連情報は以下のような項目があります。

• 取引通貨金額 WTGBTR
• 対象通貨金額 WOGBTR
• 管理領域通貨金額 WKGBTR
• 取引通貨 TWAER
• 対象通貨 OWAER

管理領域の通貨は保持していないため、管理領域のマスタから取得できます。

数量情報をもっている伝票明細であれば、その情報が以下の項目に格納されます。

• 合計数量(MBGBTR)
• 数量単位(MEINH)

品目情報をもっている伝票明細であれば、その情報が以下の項目に格納されます。

• プラント(WERKS)
• 品目 (MATNR)
• 購買伝票(EBELN)
• 明細(EBELP)

COBKテーブルに格納されるデータを分類毎にまとめて説明します。

FIやMM、または別のCO伝票から自動転記されたCO伝票の場合、元伝票の参照情報が格納されます。 例えば、入出庫処理で自動転記されたCO伝票の場合、元伝票の入出庫伝票番号情報などが格納されます。元伝票の明細番号情報はCOEPに格納されます。

• 参照伝票タイプ(REFBT)
  元伝票の伝票タイプを示すフラグ、主に以下のようなタイプ値があります。
  • R
    FI伝票系
  • K
    CO伝票系 活動タイプ
  • 空白
    元伝票がない場合は空白になります。元伝票なし


• 参照伝票番号( REFBN)
  元伝票の伝票番号


• 参照会社コード(REFBK)
  元伝票の会社コード、FI伝票系の場合のみ


• 参照伝票会計年(REFGJ)
  元伝票の会計年度、FI伝票系の場合のみ

COKP　原価センタ別の一次原価要素の制御データ

AUAK　ヘッダ AUAA　明細 AUAS　明細合計 AUAV　ビジネスデータ AUAO　決算予定

管理会計(英：Controlling)とは、その名のとおり、会社が内部で管理を行うための会計のことをいいます。

経営者や管理者は、通常、この管理会計上の会計情報をもとにして、業務分析や意思決定を行います。

財務会計とは、企業の財務状況を企業外部の利害関係者（株主、債権者、徴税当局など）に対して提供することを目的とする会計のことです

原価とは、簡単に言うと、製品または商品にかかった費用、コストのことです。

企業で発生する費用は、「総原価」と「非原価」に分けることが出来ます。まず、下記の図で示すように、「売上高」から「営業利益」を引いたものが「総原価」となります。

総原価はさらに「製造原価(または仕入原価」と「販売費及び一般管理費」に分かれます。

販売費及び一般管理費（販管費とは、営業部門 における費用や総務部などの管理部門における費用のことです。なお、『非原価』とは、異常による損失や支払利息、さらには法人税及び住民税などとなります。

総原価は工業簿記での用語であり、財務諸表には特に出ておりません。

仕入原価とは、スーパーや商社などが完成した商品を仕入れて販売するときの原価です。 仕入原価は、商品をの購入代価に引き取り運賃や購入手数料・関税などの諸費用（これは仕入諸掛といいます）を加算して算定されます。

製造原価とは、メーカーが原材料を仕入れて加工して製品を作るときの原価です。 製造原価は、材料費、労務費、設備費などの経費で構成され、これに販売及び一般管理費を加算したものが総原価になります

一般的に、原価だけという場合は、「製造原価」を指す場合が多いようです。

原価要素とは、原価の構成要素のことです。製造原価要素はいくつかの分類方法が存在します。

原価は財務会計の費用発生を基礎として形態別に「材料費」「労務費」「経費」の3つに分類することができます。

• 材料費
  材料費は製品を製造するにあたり消費した物品の費用です。
• 労務費
  労務費は製品を製造する人に対して払う給料です。これは正社員だけでなく契約社員やパートタイマーに対いて支払う賃金も労務費にあたります。
• 経費
  材料費、労務費以外のものすべてが経費となります。水道光熱費、旅費交通費、減価償却費、支払手数料などさまざまなものがあります。

原価は「その費用が特定の製品に使用されたことが明確であるか？」という視点で以下のように分類できます。

• 直接費
  特定の製品に使用されたことが明らかな費用
• 間接費
  特定の製品に使用されたことが不明確な費用

例えば、工場でお菓子を作る場合、お菓子を作るのに使用した米などは直接費になりますが、お菓子を作っている工場の電気代などは、どのお菓子の製造に使用した電気代であるのかは不明確であるため、間接費となります。

操業度との関連における分類とは、操業度の増減により原価がどのように変動したかという観点による分類のことです。。 この分類方法では、製造原価要素は次の２種類に分類されます。

• 変動費
  操業度の増減に応じて比例的に変動する原価（操業度がゼロの場合には発生しない）
• 固定費
  操業度の増減に無関係に常に一定額が発生する原価

原価管理とは、1962年、財務省(当時の大蔵省)によって次のように定義されています。 「原価管理とは、原価の標準を設定してこれを指示し、原価の実際の発生額を計算記録し、これを標準と比較して、その差異の原因を分析し、これに関する資料を経営管理者に報告し、原価能率を増進する措置を講ずることをいう」

簡単にまとめると、原価管理とは、文字通り原価を管理するとのことですね、具体的には、以下3つのアクションがありす。

1. 原価企画
   製品を企画する際、製造に投じて良い原価を設定することです。
2. 原価維持
   目標原価の範囲で製品を製造するために、生産や調達を工夫することです。
3. 原価改善
   目標よりも安く原価を抑える取り組みのことです。

以下、拡張プログラムの呼び出し順番です。

1. BTE/Process:1100
2. 代入
3. チェック

以下、拡張プログラムの呼び出し順番です。

1. 代入(明細単位)
2. チェック(明細単位)
3. BTE/Process:1120
4. 完了伝票チェック
5. BTE/P&S:1030

以下、拡張プログラムの呼び出し順番です。

1. チェック
2. AC_DOCUMENT BADI
3. BTE/P&S:2218

以下、拡張プログラムの呼び出し順番です。

1. チェック(完了伝票)
2. 代入(明細)
3. チェック(明細)
4. BTE/Process:1120
5. チェック(完了伝票)
6. BTE/P&S:1030

以下、拡張プログラムの呼び出し順番です。

1. 代入(明細)
2. AC_DOCUMENT BADI
3. BTE/Process:1120
4. チェック(明細)
5. チェック(完了伝票)
